今回はＬＥＤ電飾の電源確保です。
ＬＥＤ電飾の取り付けは前に作成したライブDIO ZX カスタム車両と同じ様に作業します。
ライブディオのメインキーに入るカプラーの電源は３本ともプラスです。
マイナスの線は無くボディアースとなります。
メインハーネスからのカプラー線は
バッテリーからの入力電源１本と、キーＯＮで流れる出力線が２本の合計３本
しかしメインキー内部に盗難防止の配線があり、
負荷を与えるとメインキー内の配線が切れエンジンがかからなくなります。
接続に失敗するとメインキー交換となりますのでメインキーの選択は無くなりました。
ＬＥＤ電飾の電源はホーンスイッチから取りだします。
理由はウインカースイッチやストップスイッチから電源を取るとＬＥＤ点灯時に
ウインカーやブレーキを使用するとウインカー、ブレーキの点灯に合わせてＬＥＤの点灯が暗くなります。
ホーンスイッチの使用頻度がスイッチウインカースイッチやブレーキスイッチ等より断然低いので選択！
電源はメインキーと連動していますのでＬＥＤ点灯スイッチ切り忘れによるバッテリー上がりがありません。

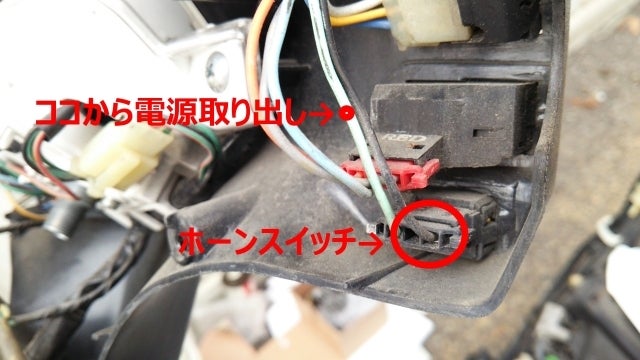

というわけでメターカバーを外しての裏側ホーンスイッチのカプラー（黒色）を確認
ホーンスイッチ（黒色のカプラー 薄緑色）から電源を取りだします。
上の赤いカプラーはウインカーの配線です。
次回はＬＥＤ電飾の配線作業の予定です。
