本日は、XJR400R RH02Jの住友キャリパーのオーバーホール記事とオーバーホールキットのご紹介をしたいと思います。
ちなみにブレーキキャリパーは重要保安分ですので、しっかり有識者の始動の元、行って下さい。
こちらが、住友キャリパーになります。分割式ではなくモノブロックタイプですので少々やっかいです…。

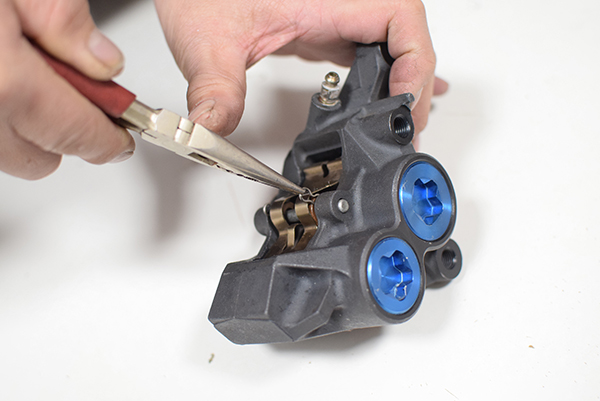

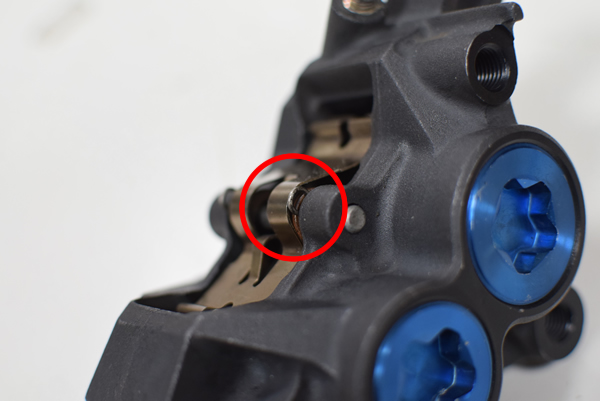

まずは、赤丸部分のピンを外します。先の細いペンチで引っ張れば外せます。
内側と外側２か所あるので、２か所とも外します。

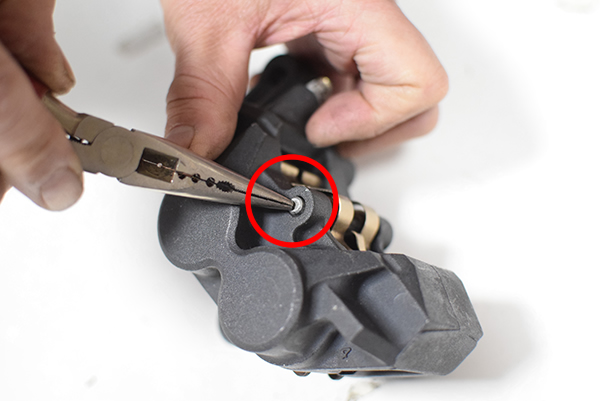

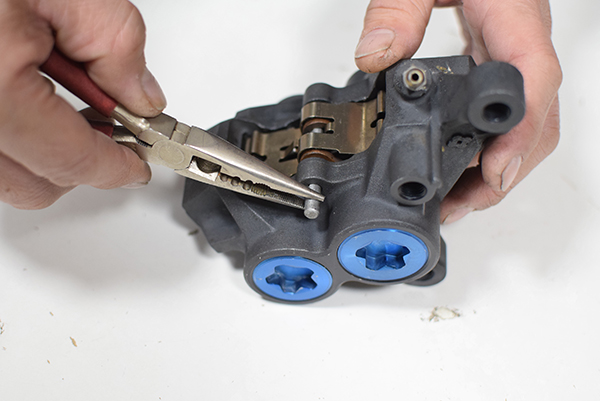

外したら今度はピンを抜きます。赤丸部分のピンを先の細い物で押し出して反対側から引っ張れば抜けます。

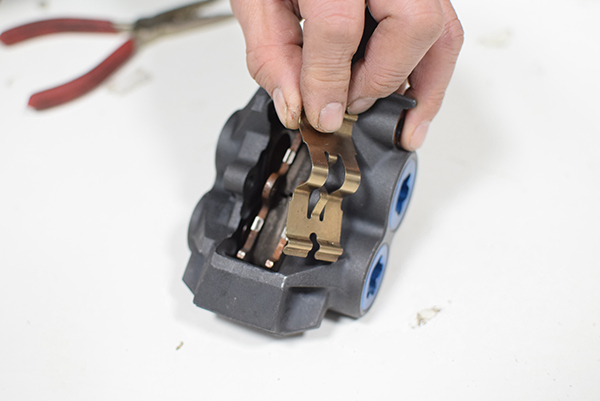

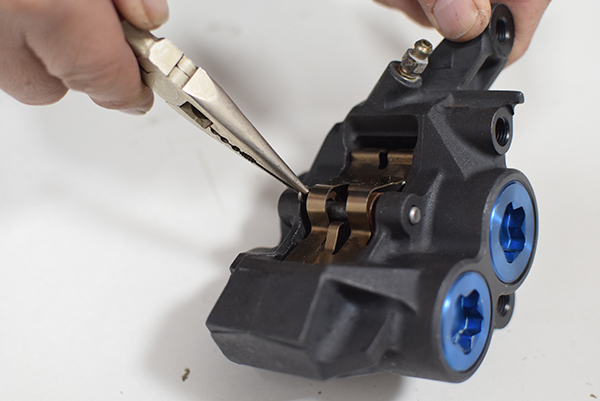

ピンを抜いたらこの金色のプレートを外します。
こちらのプレートが外れたらブレーキパッドを外すことが可能になります。
続いて、ピストンを外します。ピストンを外すには専用の工具があります。
amazonで２０００円前後で売ってる安い物でも可能ですが、おすすめしません。

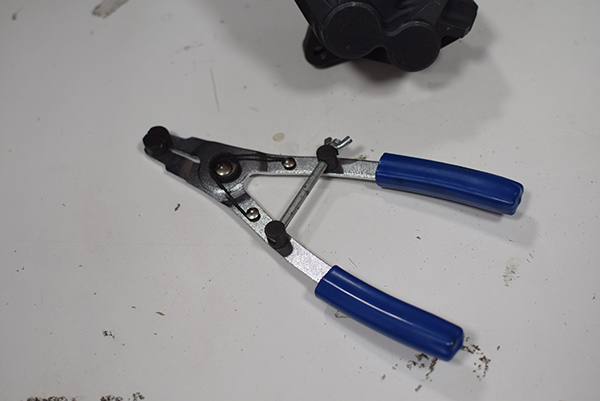

こちらの工具はamazonで2000円前後で売られている安い物ですが、おすすめしません。
まず、持ち手部分のゴムが直ぐに抜けます。
キャリパーのピストンは抜けずらく力を必要とします。そのためこの持ち手部分のゴムが動く事によって力が抜けてしまいます。
更に持ち手部分が薄く痛い…。最後に致命的なのはピストンを噛ませる部分の素材が悪いのか、形状が悪いのか食い込みにくくすぐに外れてしまいます。
少し高くなってもSTRAIGHTのブレーキピストンロッキングプライヤーがお勧めです。３０００円～４０００円程度で購入可能。

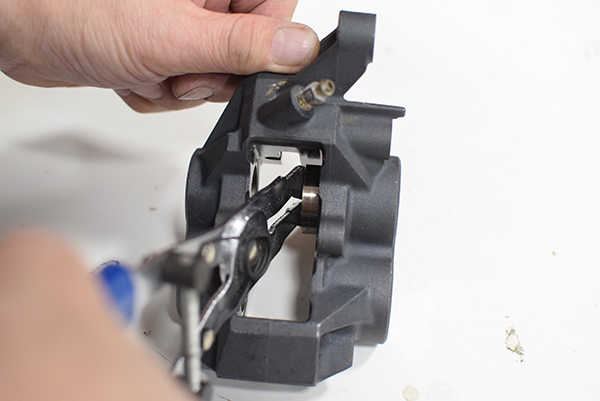

さぁ、それではピストンを外していきます。

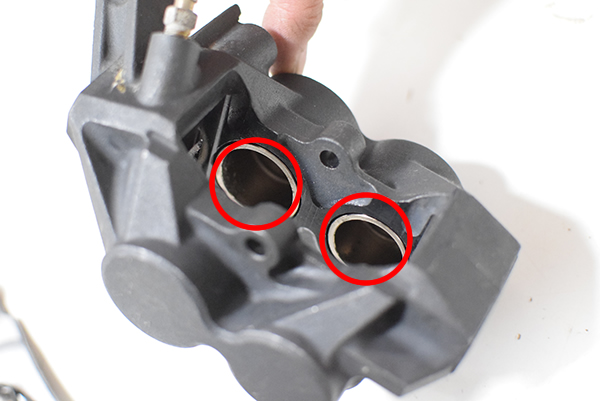

この赤丸部分に先ほどの工具を突っ込んで引っ張って抜きます。
冒頭でも言いましたが、この住友キャリパーはモノブロックですので、分割できないためこの状態のままピストンを抜かなければなりません。
非常に抜きずらい…。

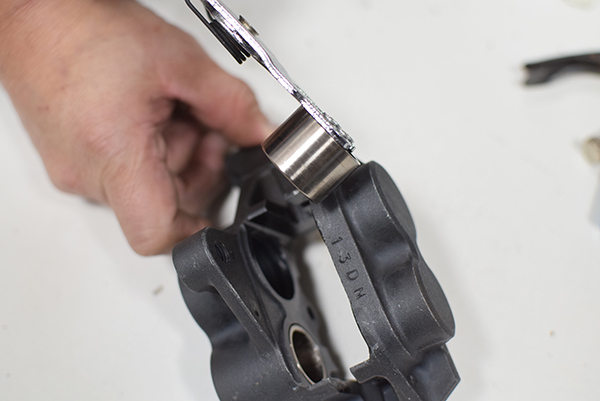

少しずつひっぱれば、このように抜けます。

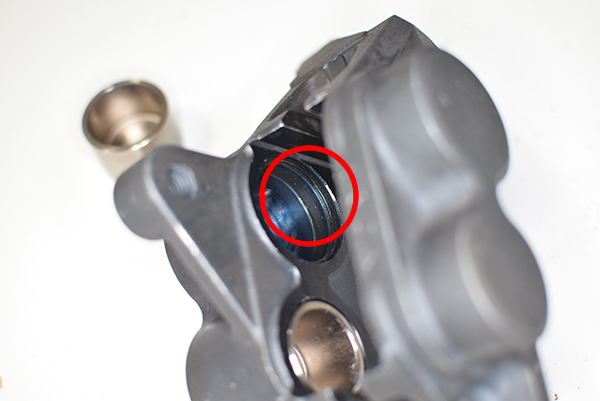

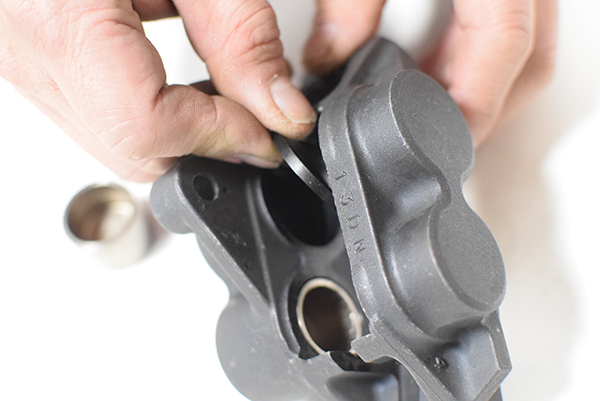

ピストンが抜けると、シール類が見えるので外していきます。
パッド側からダストシールとオイルシールになります。

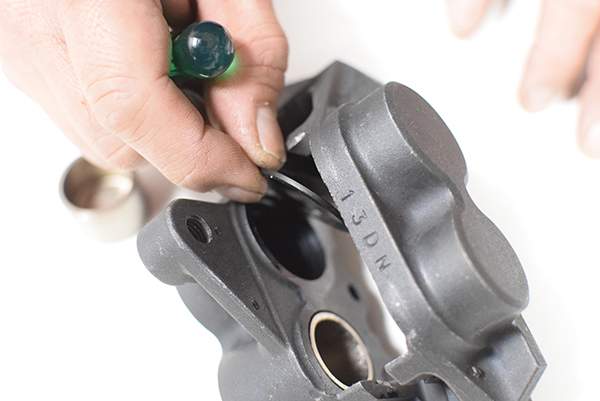

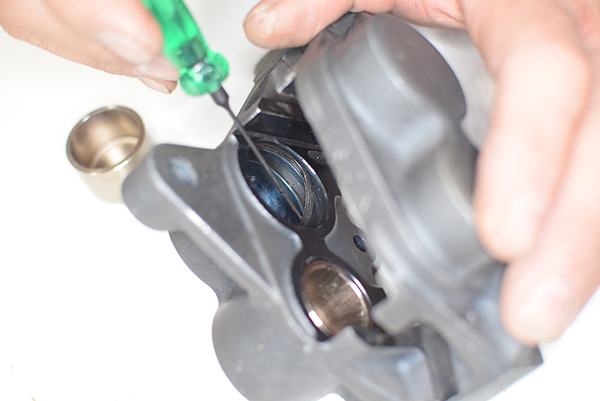

先の細い小さなマイナスドライバーでやりました
全て外し終わったパーツを並べてみました。
