オートバイのドライブレコーダーを取り付けるときにフロントカメラを何処につけようか
ヘッドライトの光量がもう少し明るければと感じたり
ライトが進行方向をてらしてくれたらと思うことが無いでしょうか
この点を解消する部品 2025年式NMAX対応 ドラレコカメラ・フォグライトステー を付けてみました。
【注意】
・作業を行う際は必ず、水平の安定した場所で行って下さい。
・作業完了後は製品が正しく装着されているか、サービスマニュアルに沿って点検後、乗車して下さい。
・点検時に損傷部品や欠損部品箇所が見つかった場合は、必ず新品部品への交換を行って下さい。
点検整備を怠った場合、重大な事故につながる恐れが有ります。
・点検、整備は必ず純正サービスマニュアルをご参照下さい。
・ご自身で作業を行う場合は、自己責任で行って下さい。
※こちらの説明ページを参考にして起きたいかなる事故・損害等も責任を負いかねます。
【取り付け位置】
取り付け位置はフロントフォークステム部分

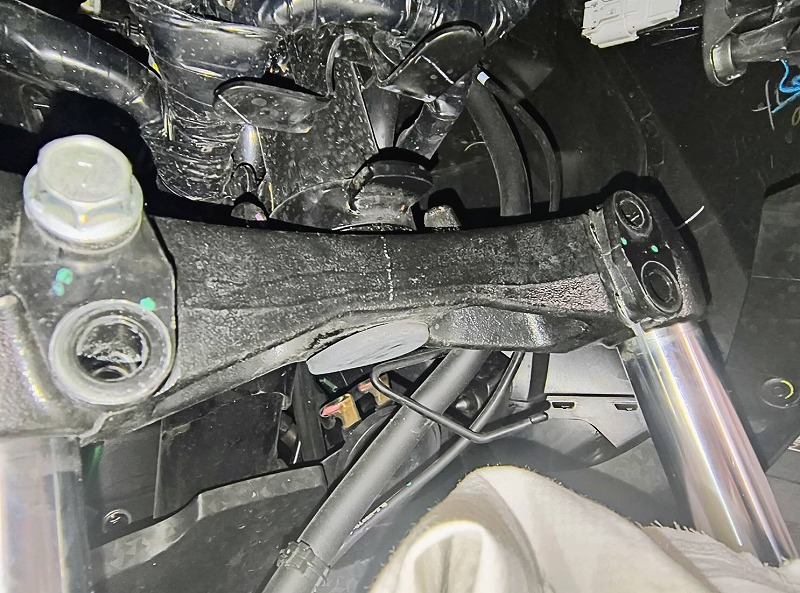

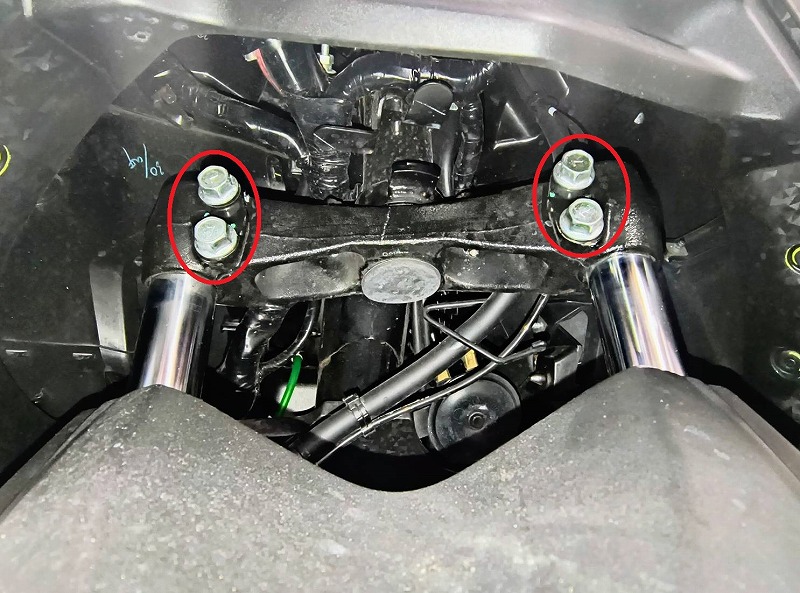

【取り付け位置のボルトを緩める】
ドラレコカメラ・フォグライトステー取付る前に左右インナーチューブを留めているボルトを軽く緩めます。

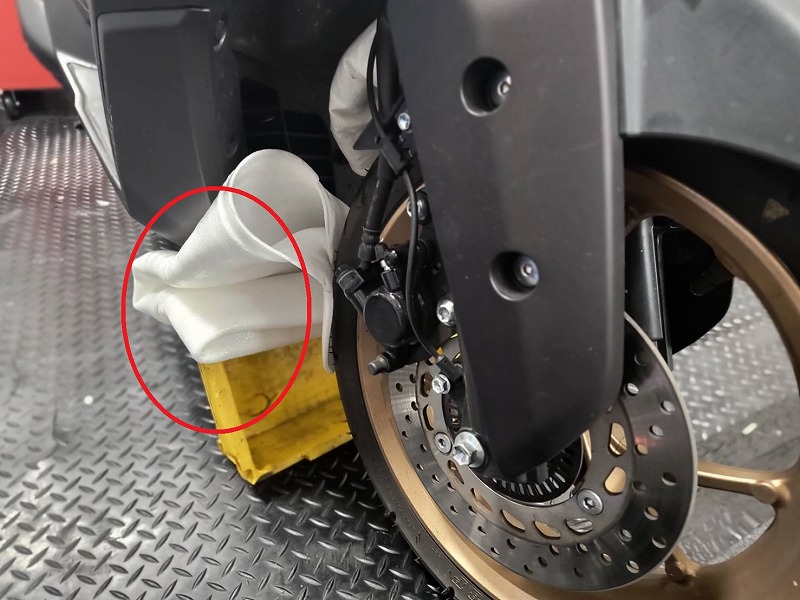

【転倒防止対策】
緩めた後このボルトは外しますので
フロントフォークがステムから抜けてオートバイが倒れない様に
オートバイの下に箱やジャッキ等を置きます。

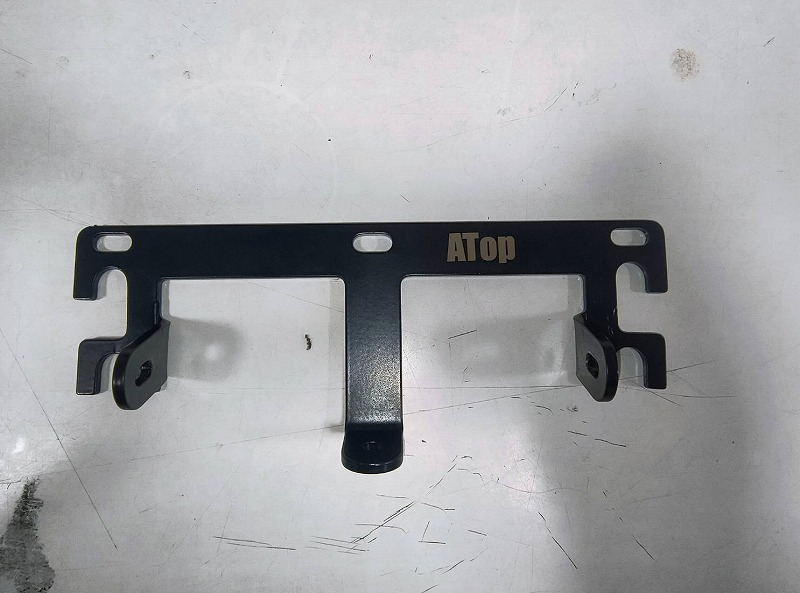

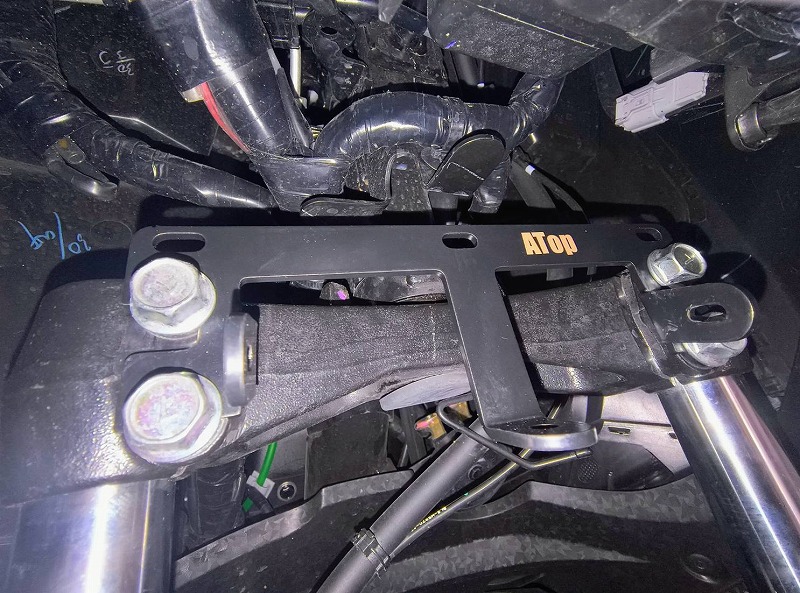

【ドラレコカメラ・フォグステーの取付】
ドラレコカメラ・フォグステーを取り付けるのにボルトの頭が大きい為
ボルトを緩めるだけでは装着できずボルト3本を抜いてからステーを装着します。
ボルト取り付けの時はフロントフォークの位置を合わせ直してから締めつけてください。
これでステーのみですが取付完了
【フォグライトを取り付けてみる】
フォグライト（白/黄切り替え）をステーに取り付けてみます。
【用意したもの】

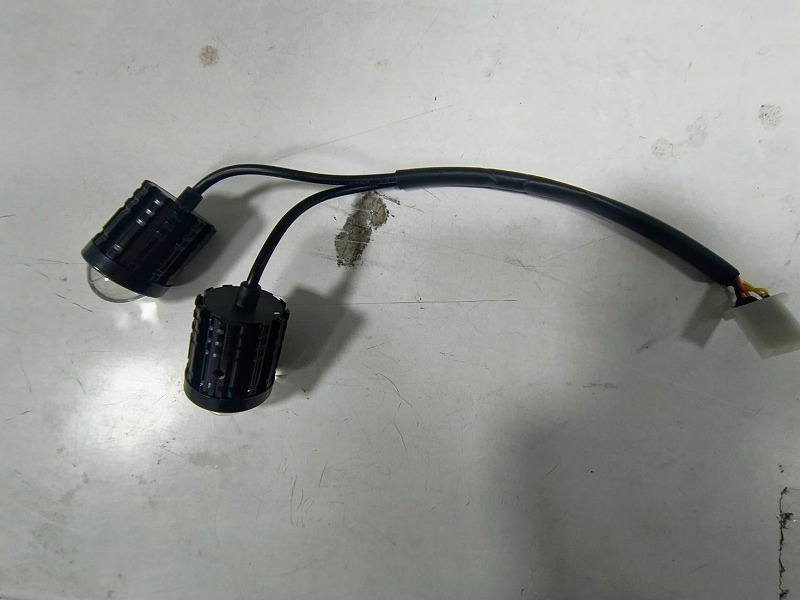

フォグライト（白/黄）
フォグライトと切り替えスイッチのカプラー、延長コードと二股線は別途作成しました。
フォグライト

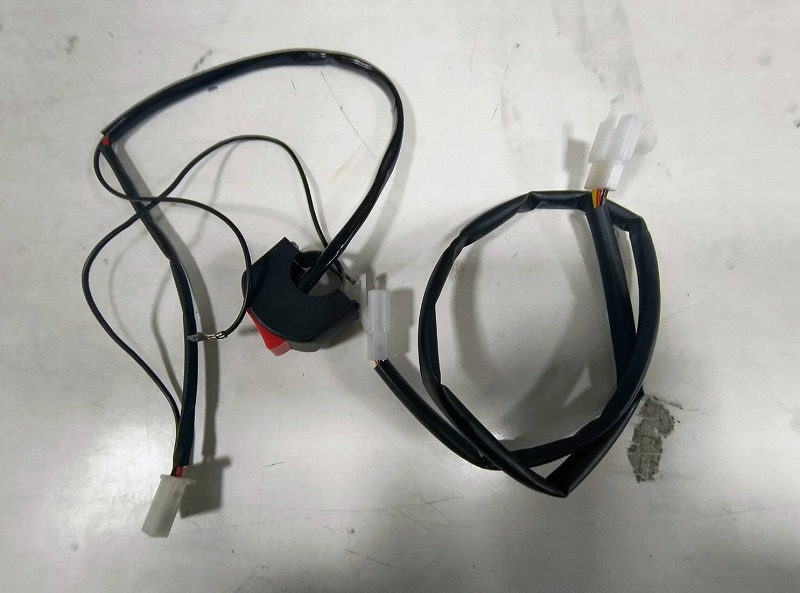

切り替えスイッチと延長コード
二股線
【フォグライトの取り付位置】
フォグライトの取り付け位置はステー左右の端内側に取り付けます。
フォグライトの電源はリレースイッチを使用してバッテリーから電源を取り出すのが良いのですが
今回はリアブレーキスイッチから電源を取りアースはミラーホルダーへ配線します。

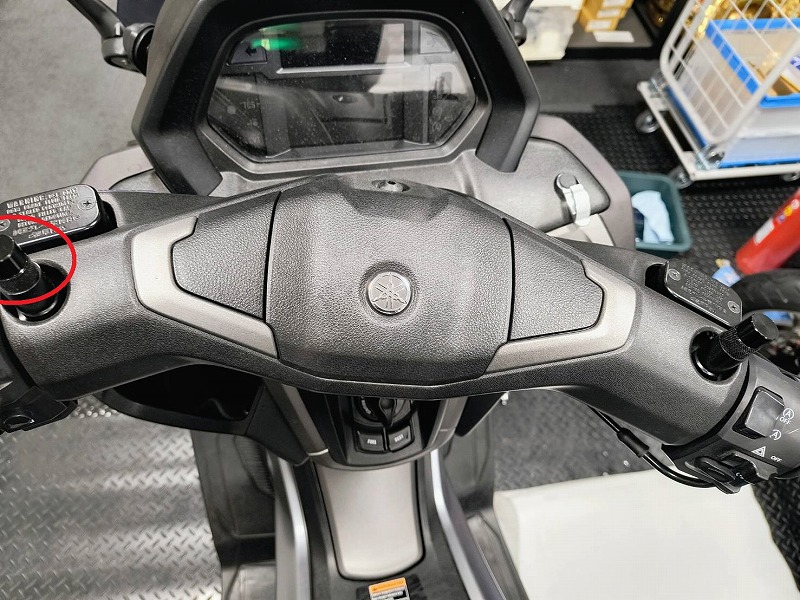

【ハンドルカバーを外す】

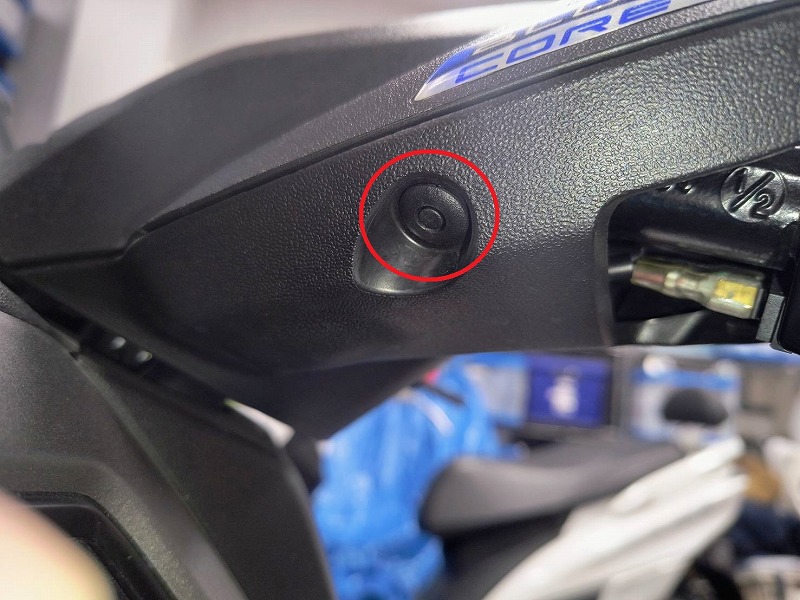

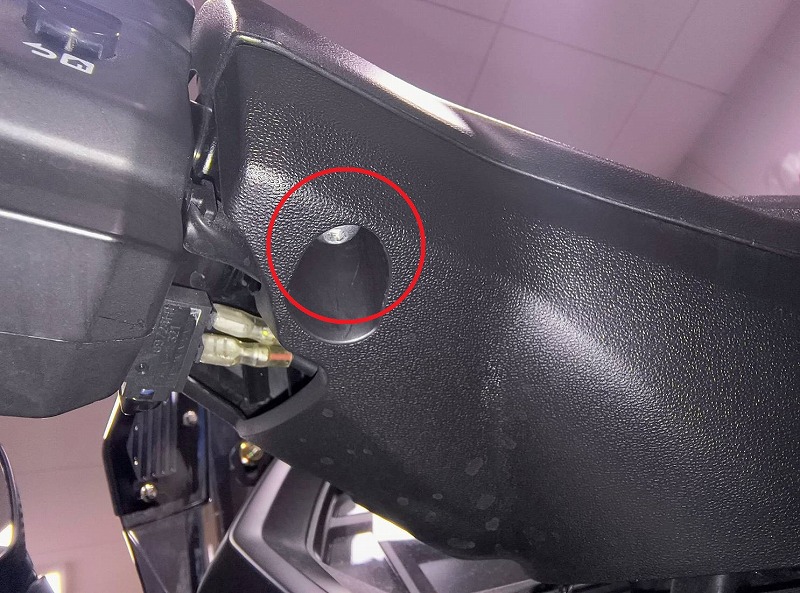

左ミラーキャップとプラスティックリベット左右2ケ所とタッピングビス左右2ケ所を外します。

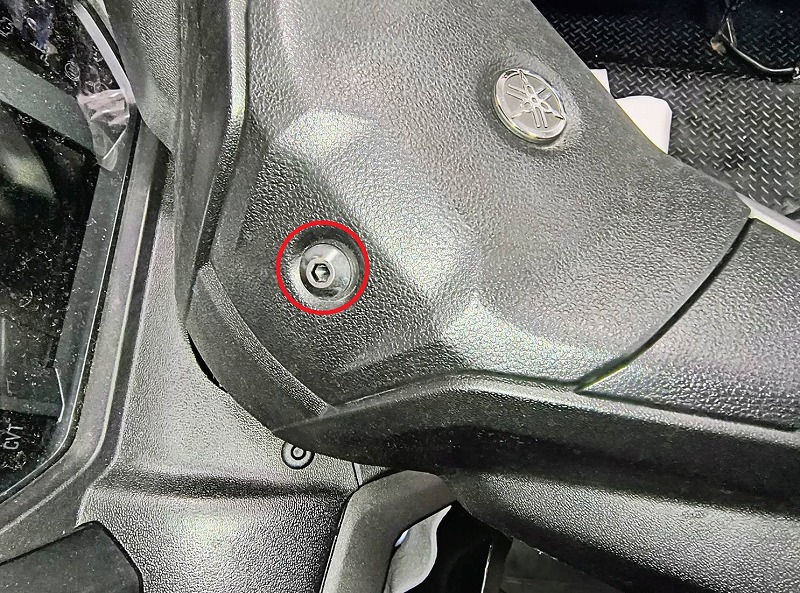

このハンドルカバー中央のボルトは外しません。
【配線の取付】

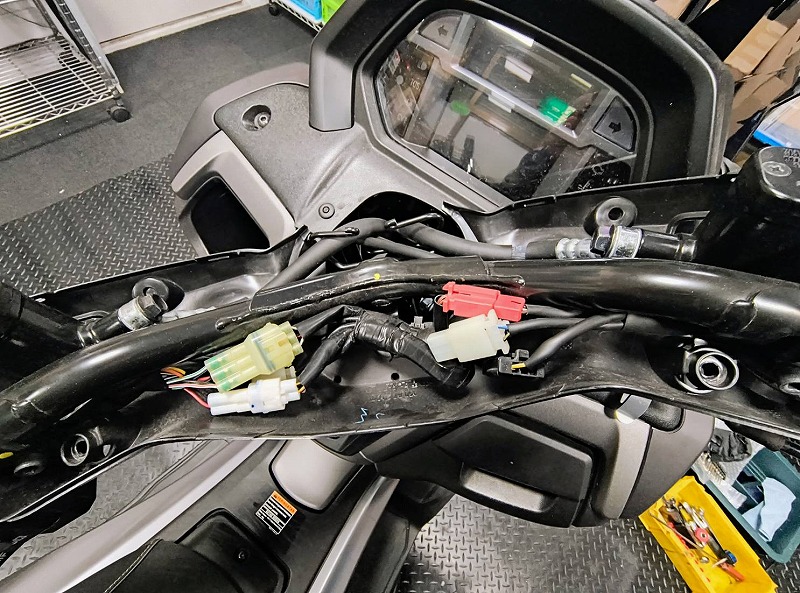

ハンドルカバーを外したら

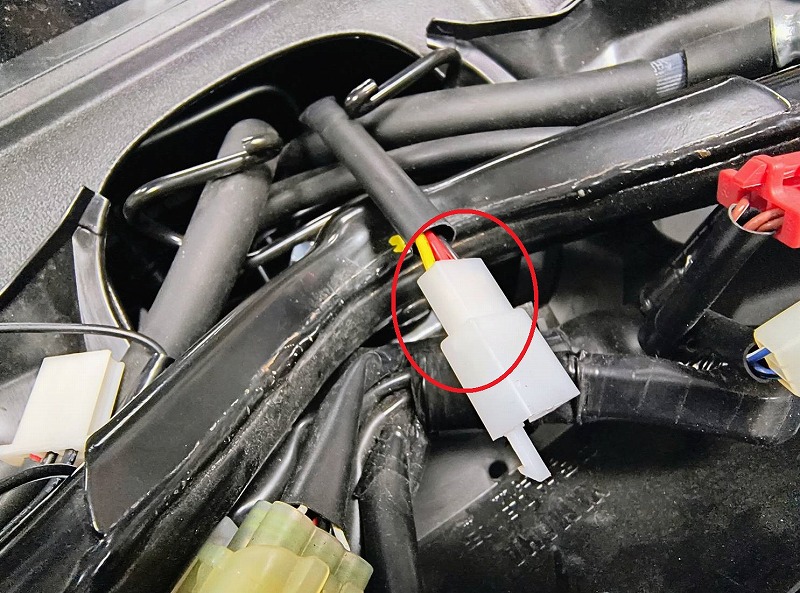

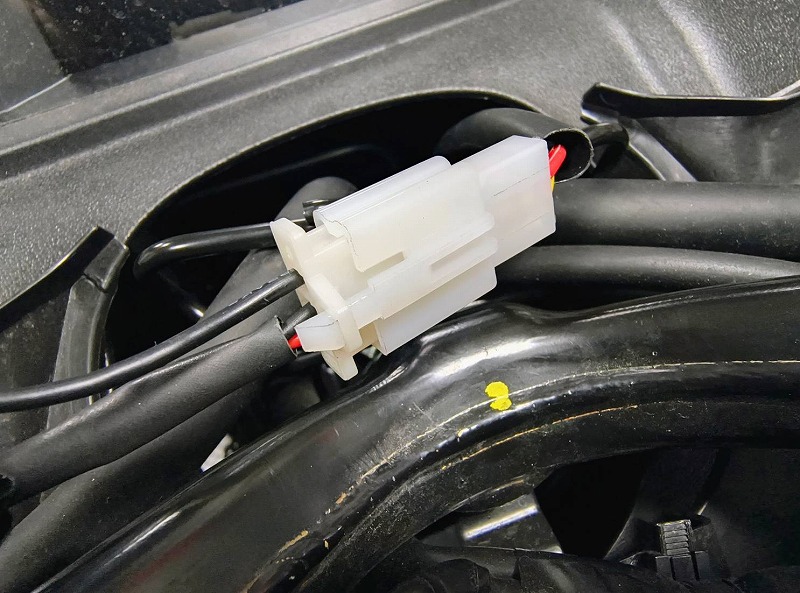

ステムの隙間に作成した延長コードを通してフォグライトと切り替えスイッチに繋ぎます。

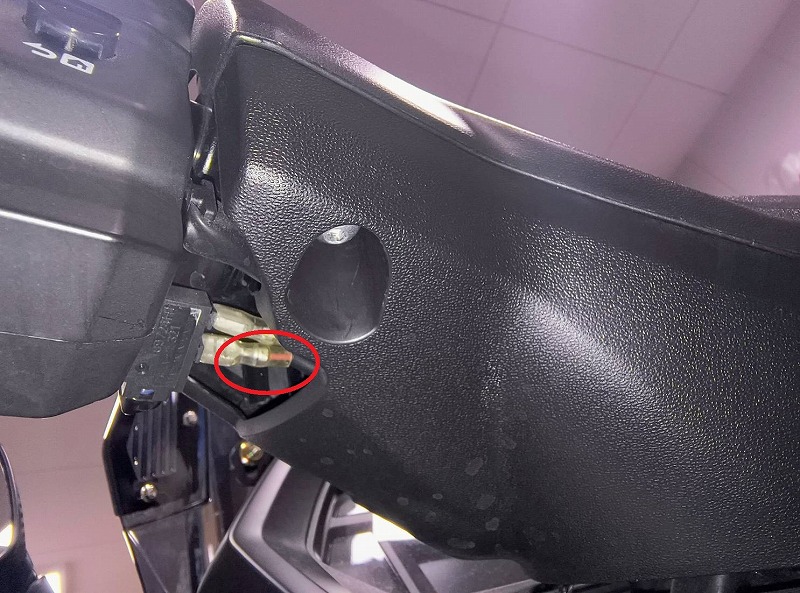

電源の取り出しはブレーキスイッチ＋側（赤線）を外して
電源を二股線を用いてブレーキスイッチと切り替えスイッチへ繋ぎ延長線と切り替えスイッチへ繋ぎます。

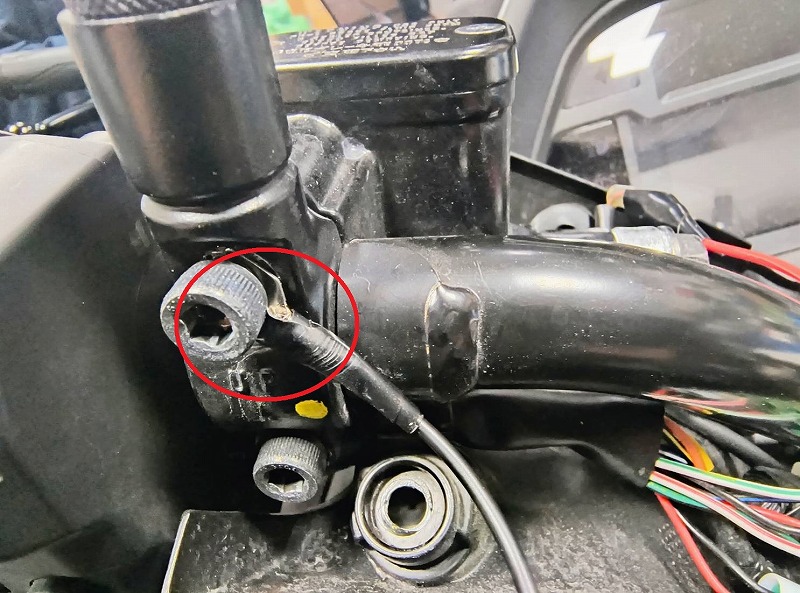

アースは左ミラーステー取付ボルトに繋ぎます。

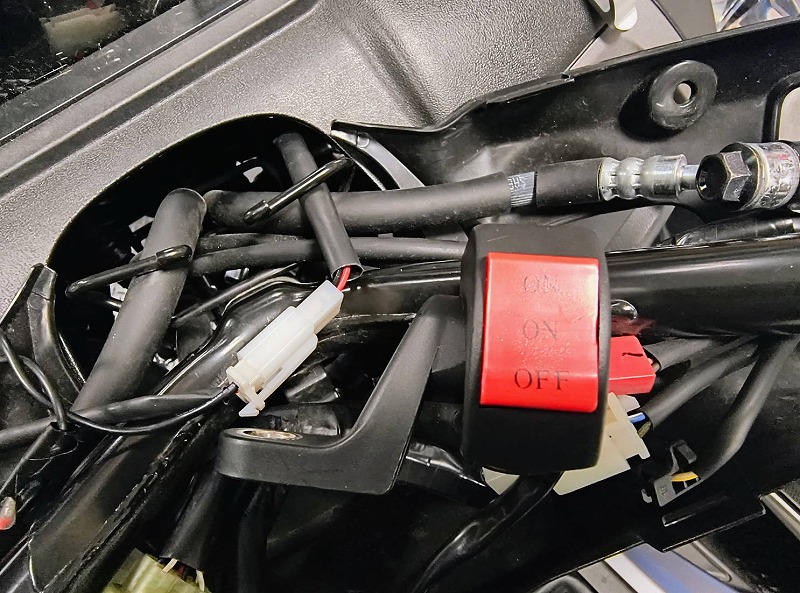

切り替えスイッチはアクセサリーバーに取付ておきます。

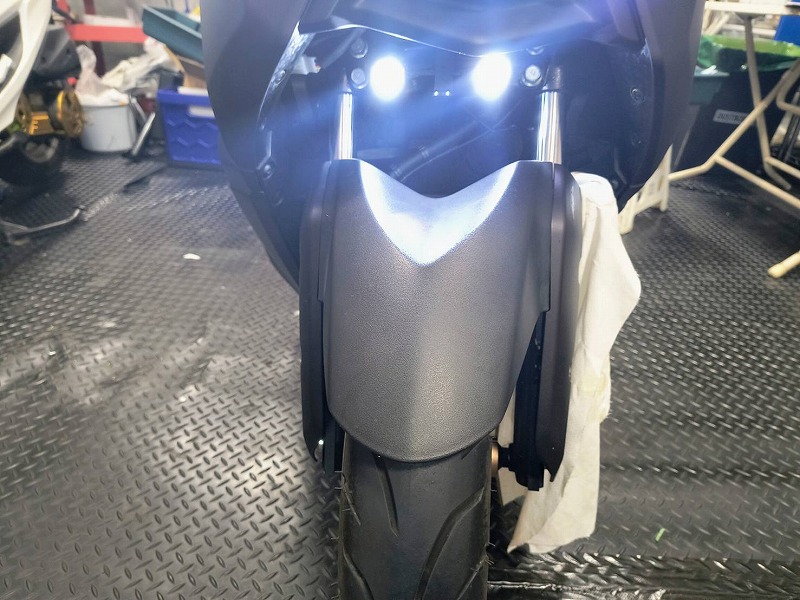

【点灯確認】
次はフォグライトの点灯確認をします。
OFF時

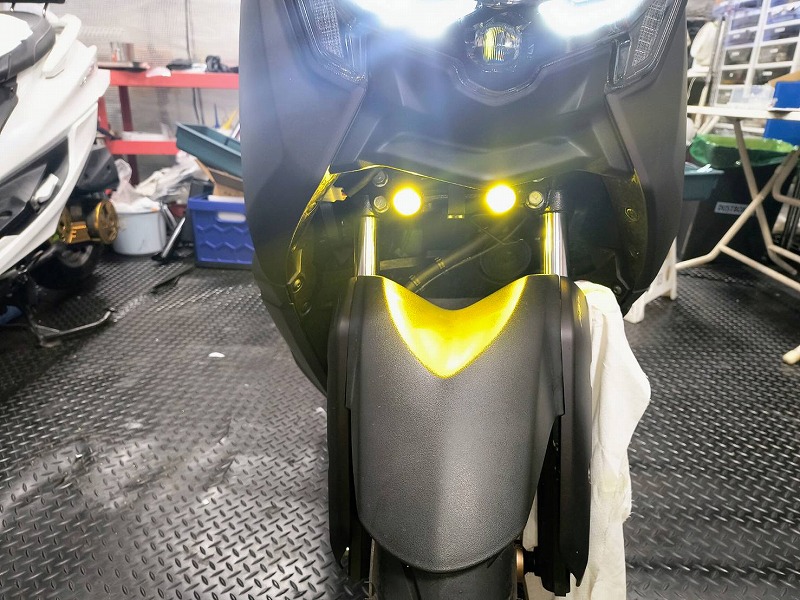

Low（黄色）

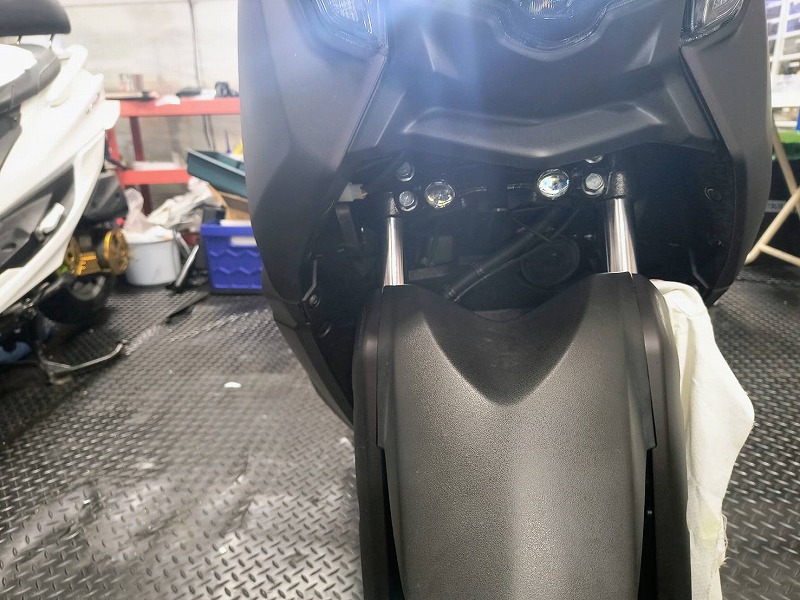

Hi(白色）
【取り付け完了】
無事に点灯したらフォグライトの光軸位置（縦方向）を調整したら
ハンドルカバーを元に戻しフォグライトスイッチを左ミラー部分に取り付ければ完成です。

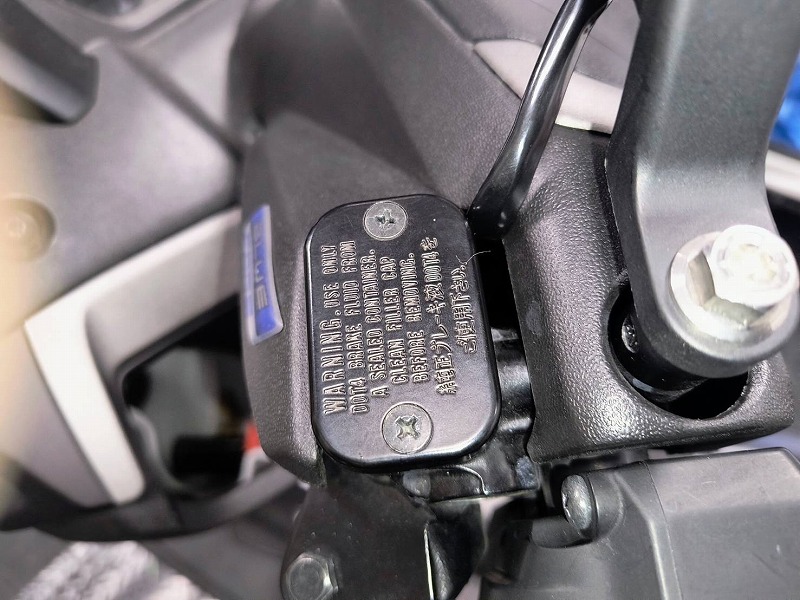

フォグライトスイッチの配線は右ブレーキマスタカップの後ろ側から取り出しました。
【最後に】
このドラレコカメラ・フォグステーは取り付けたフォグライトが
オートバイから飛び出すことが無く、ハンドルを切った方向を照らします。
またドライブレコーダーカメラやフォグライト以外パーツ
をも取付ることが出来ますのでいかがでしょうか
